Alat Potong Mesin Bubut

Yang dimaksud dengan alat potong adalah alat/pisau yang digunakan untuk menyayat
produk/benda kerja. Dalam pekerjaan pembubutan salah satu alat potong yang
sering digunakan adalah pahat bubut. Jenis bahan pahat bubut yang banyak
digunakan di industri-industri dan bengkel-bengkel antara lain baja karbon,
HSS, karbida, diamond dan ceramik.

1.      Geometris alat potong

Hal yang
sangat penting diperhatikan adalah bagaimana alat potong dapat menyayat dengan
baik, dan untuk dapat menyayat dengan baik alat potong diperlukan adanya sudut
baji, sudut bebas dan sudut tatal sesuai ketentuan, yang semua Ini disebut
dengan istilah geometris alat potong. Sesuai dengan bahan dan bentuk pisau,
geometris alat potong untuk penggunaan setiap jenis logam berbeda.

a.     Pahat bubut rata kanan

Pahat bubut
rata kanan memilki sudut baji 80º dan sudut-sudut bebas lainnya sebagaimana
gambar 26, pada umumnya digunakan untuk pembubutan rata memanjang yang
pemakanannya dimulai dari kiri ke arah kanan mendekati posisi cekam.

b.     Pahat bubut rata kiri

Pahat bubut
rata kiri memilki sudut baji 55º, pada umumnya digunakan untuk pembubutan rata
memanjang yang pemakanannya dimulai dari kiri ke arah kanan mendekati posisi
kepala lepas.

c.      Pahat bubut muka

Pahat bubut muka memilki sudut baji 55º, pada umumnya digunakan untuk pembubutan rata
permukaan benda kerja (facing) yang pemakanannya dapat dimulai dari luar
benda kerja ke arah mendekati titik senter dan juga dapat dimulai dari titik
senter ke arah luar benda kerja tergantung arah putaran mesinnya.

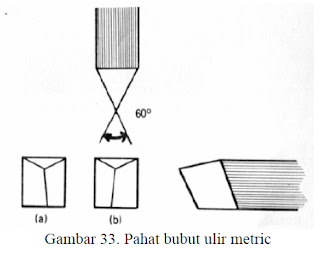

d.     Pahat bubut ulir

Pahat bubut ulir memilki sudut puncak tergantung dari jenis ulir yang akan dibuat, sudut puncak
55° adalah untuk membuat ulir jenis whitwhort. Sedangkan untuk pembuatan
ulir jenis metrik sudut puncak pahat ulirnya dibuat 60°.

2.      Penggunaan pahat bubut luar

Sebagaimana dijelaskan di atas bahwa salahsatu alat potong yang sering digunakan pada
proses pembubutan adalah pahat bubut. Bentuk, jenis dan bahan pahat ada
bermacam-macam yang tentunya disesuaikan dengan kebutuhan. Prosesnya adalah
benda kerja yang akan dibubut bergerak berputar sedangkan pahatnya bergerak
memanjang, melintang atau menyudut tergantung pada hasil pembubutan yang
diinginkan.

3.      Pahat bubut dalam

Sealin pahat bubut luar, pada proses pembubutan juga sering menggunakan pahat bubut
dalam. Pahat jenis ini digunakan untuk membubut bagian dalam atau memperbesar
lubang yang sebelumnya telah dikerjakan dengan mata bor. Bentuknya juga
bermacam-macam dapat berupa pahat potong, pahat alur ataupun pahat ulir, ada
yang diikat pada tangkai pahat. Bentuk ada yang khusus sehingga tidak diperlukan
tangkai pahat. Contoh pemakaian pahat bubut dalam ketika memperbesar lubang dan
membubut rata bagian dalam.

4.      Pahat potong

Pahat potong adalah jenis pahat potong yang menggunakan tangkai digunakan untuk
memotong benda kerja.

5.      Pahat bentuk

Pahat bentuk digunakan untuk membentuk permukaan benda kerja, bentuknya sangat banyak dan
dapat diasah sesuai bentuk yang dikehendaki operatornya. adalah jenis-jenis
pahat berbentuk radius.

6.      Pahat keras

Pahat keras yaitu pahat yang terbuat dari logam keras yang mengandung bahan karbon tinggi
yang dipadu dengan bahan-bahan lainnya, seperti Cemented Carbid, Tungsten,
Wide dan lain-lain. Pahat jenis ini tahan terhadap suhu kerja sampai dengan
kurang lebih 1000° C, sehingga tahan aus/gesekan tetapi getas/rapuh dan dalam
pengoperasiannya tidak harus menggunakan pendingin, sehingga cocok untuk
mengerjakan baja, besi tuang, dan jenis baja lainnya dengan pemakanan yang
tebal namun tidak boleh mendapat tekanan yang besar. Di pasaran pahat jenis ini
ada yang berbentuk segi tiga, segi empat dan lain-lain yang pengikatan dalam
tangkainya dengan cara dipateri keras (brassing) atau dijepit
menggunakan tangkai dan baut khusus.

7.      Bor senter

Bor senter digunakan untuk membuat lubang senter diujung benda kerja sebagai tempat
kedudukan senter putar atau tetap yang kedalamannnya disesuaikan dengan
kebutuhan yaitu sekitar 1/3 ÷ 2/3 dari panjang bagian yang tirus pada bor
senter tersebut. Pembuatan lubang senter pada benda kerja diperlukan apabila
memilki ukuran yang relatif panjang atau untuk mengawali pekerjaan pengeboran.

8.      Kartel

Kartel adalah suatu alat yang digunakan untuk membuat alur-alur kecil pada permukaan benda
kerja, agar tidak licin yang biasanya terdapat pada batang-batang penarik atau
pemutar yang dipegang dengan tangan. Hasil pengkartelan ada yang belah ketupat,
dan ada yang lurus tergantung gigi kartelnya
